Stahlwille 730/20 Quick on 40–200 Nm:n mekaaninen momenttiavain hallittuun ruuviliitosten kiristämiseen. Mallissa yhdistyvät nopeasti säädettävä momenttiasetus, ±4 %:n tarkkuus, selkeä mekaaninen laukaisusignaali sekä 14 x 18 mm:n pidin vaihdettaville työkalupäille.

Miksi valita Stahlwille 730/20 Quick?

730/20 Quick sopii käyttökohteisiin, joissa tarvittava kiristysmomentti osuu 40–200 Nm:n alueelle ja työssä käytetään 14 x 18 mm:n vaihtopäitä. Momentin säätö tapahtuu kahvasta ilman avaimen purkamista.

• Momenttialue 40–200 Nm
• Tarkkuus ±4 %
• 14 x 18 mm:n pidin vaihdettaville työkalupäille
• QuickRelease-turvalukitus
• Selkeä tuntu- ja äänisignaali asetetun momentin saavuttamisesta
• Momenttiasetusta ei tarvitse palauttaa nollaan käytön jälkeen
• Kaksoisasteikko N·m ja ft·lb
• Mahdollisuus hallittuun vastapäiväiseen kiristykseen vaihtopää kääntämällä
• Kalibrointitodistus DIN EN ISO 6789-2:2017 -standardin mukaisesti

40–200 Nm:n momenttialue

Momenttiavain kattaa 40–200 Nm:n kiristysalueen. Vastaava ft·lb-alue on 30–145 ft·lb. N·m-asteikon jakoväli on 5 Nm ja ft·lb-asteikon 5 ft·lb.

Laaja 40–200 Nm:n alue tekee mallista sopivan silloin, kun kiristysarvot ylittävät pienempien 730 Quick -mallien mittausalueen mutta jäävät enintään 200 Nm:iin.

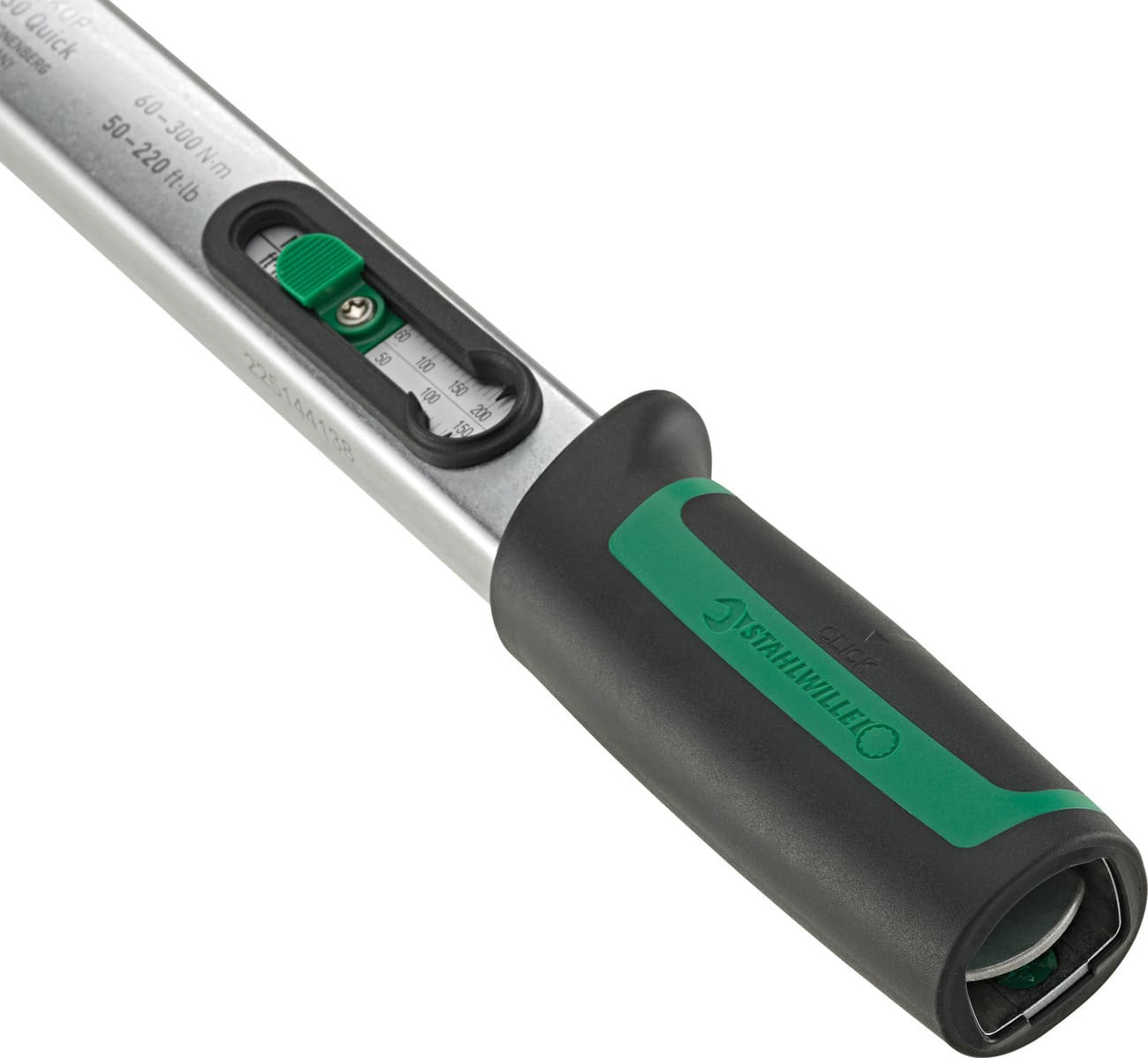

QuickSelect nopeaan momentin säätöön

Momentti säädetään kahvan lukitusmekanismin ja pitävän säätöosan avulla. Säätö vapautetaan, haluttu arvo asetetaan ja mekanismi lukitaan uudelleen.

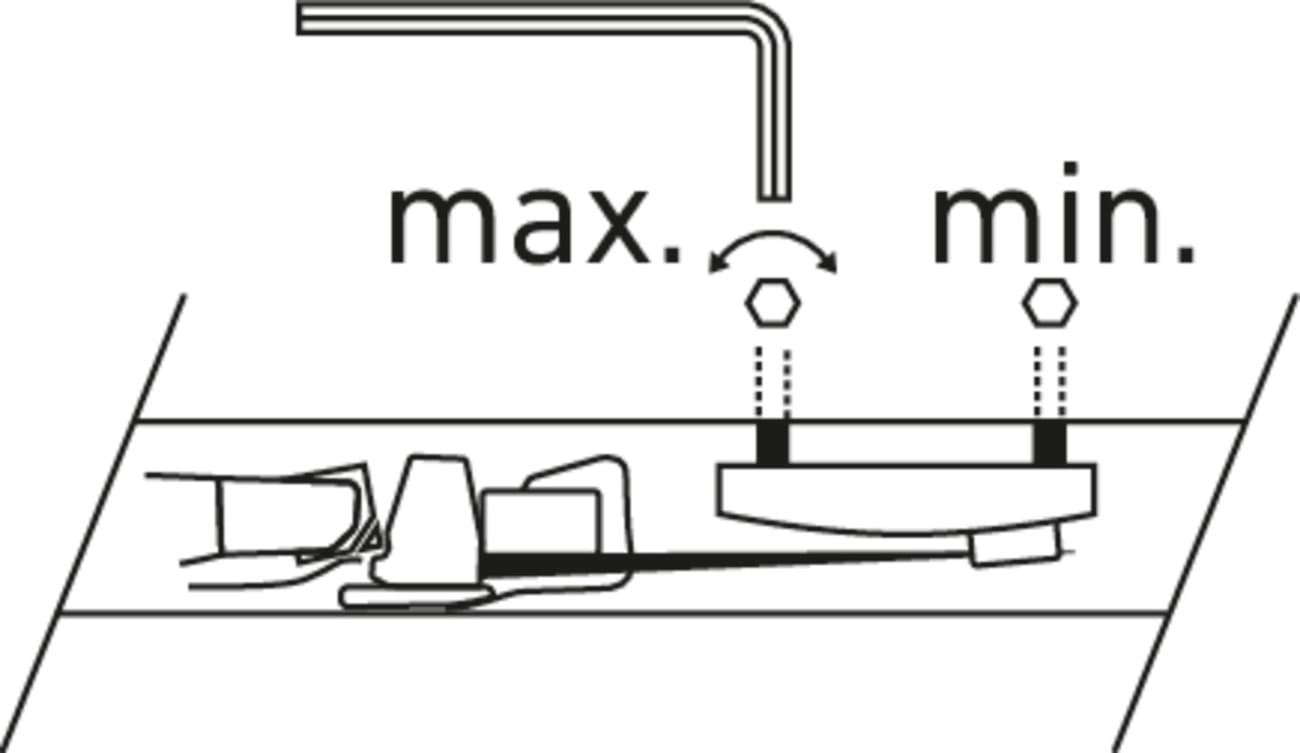

Momenttiavaimen säätö voidaan tarvittaessa tehdä ulkopuolelta kahden säätöpisteen kautta ilman työkalun purkamista.

Taivutuspalkkimekanismi – nollaan palautusta ei tarvita

730/20 Quick käyttää vähän kuluvaa taivutuspalkkiin perustuvaa laukaisujärjestelmää. Mittauselementti kuormittuu vasta kiristämisen aikana.

Tämän rakenteen ansiosta momenttiasetusta ei tarvitse palauttaa käytön jälkeen pienimpään arvoon tai nollaan.

Selkeä laukaisu tuntuu ja kuuluu

Kun asetettu kiristysmomentti saavutetaan, momenttiavain antaa sekä tuntuvan että kuuluvan laukaisusignaalin. Kiristäminen lopetetaan laukaisun jälkeen.

14 x 18 mm:n vaihtopääpidin QuickRelease-lukituksella

Momenttiavaimessa on 14 x 18 mm:n sisäneliöpidin yhteensopiville vaihtotyökaluille. QuickRelease-turvalukitus lukitsee työkalupään paikalleen ja mahdollistaa sen nopean irrottamisen.

Hallittu vastapäiväinen kiristys onnistuu asentamalla vaihtopää 180 astetta käännettynä. Räikkävaihtopäätä käytettäessä myös räikän käyttösuunta asetetaan vastaavasti.

2-komponenttikahva hyvään käsiteltävyyteen

Ergonomisesti muotoiltu 2-komponenttikahva on luistamaton. Kahva kestää tavallisimpia öljyjä, rasvoja, polttoaineita, jarrunesteitä ja Skydrol-hydraulinestettä. Kahvan merkinnät osoittavat oikean käyttösuunnan.

Tekniset tiedot

Milloin 730/20 Quick kannattaa valita?

730/20 Quick on sopiva valinta, kun tarvittavat kiristysmomentit ovat 40–200 Nm:n alueella ja käytössä halutaan hyödyntää 14 x 18 mm:n vaihtopäitä. Se tarjoaa suuremman mittausalueen kuin 730/10 Quick ja 730/12 Quick.

Jos tarvittava momentti jää alle 40 Nm:n tai ylittää 200 Nm:n, kannattaa valita eri mittausalueelle tarkoitettu momenttiavain.

Käyttö ja huolto

Momenttiavainta käytetään kahvasta keskeltä pitäen ja kiristetään tasaisesti, erityisesti kiristyksen loppuvaiheessa. Kun laukaisu tuntuu ja kuuluu, ruuviliitosta ei tule kiristää momenttiavaimella pidemmälle.

Momenttiavaimen laukaisutarkkuus on tarkistettava säännöllisesti. Jos käytössä ei ole muuta määriteltyä tarkastusohjelmaa, tarkastus suositellaan tehtäväksi noin 5000 laukaisun tai 12 kuukauden jälkeen sen mukaan, kumpi täyttyy ensin.

730 Quick -momenttiavainta ei ole tarkoitettu tuotantolinjojen sarjakiristyksiin eikä juuttuneiden tai ruostuneiden ruuviliitosten hallitsemattomaan avaamiseen.

Usein kysyttyä Stahlwille 730/20 Quick -momenttiavaimesta

Mikä on Stahlwille 730/20 Quickin momenttialue?

Momenttiavaimen mittausalue on 40–200 Nm eli 30–145 ft·lb.

Minkä kokoisille vaihtopäille momenttiavain on tarkoitettu?

730/20 Quick käyttää 14 x 18 mm:n vaihtopäitä.

Tarvitseeko momenttiasetus palauttaa käytön jälkeen nollaan?

Ei. Taivutuspalkkiin perustuva mittauselementti kuormittuu vain käytön aikana, joten asetusta ei tarvitse palauttaa käytön jälkeen nollaan tai pienimpään arvoon.

Voiko momenttiavaimella kiristää vastapäivään?

Kyllä. 730 Quick -sarjassa hallittu vastapäiväinen kiristys onnistuu asentamalla vaihtopää 180 astetta käännettynä.

Kuinka tarkka Stahlwille 730/20 Quick on?

Sallitun poikkeaman arvo on ±4 % asetetusta momentista.

Toimitetaanko momenttiavain kalibrointitodistuksella?

Kyllä. Momenttiavain toimitetaan DIN EN ISO 6789-2:2017 -standardin mukaisella kalibrointitodistuksella.
