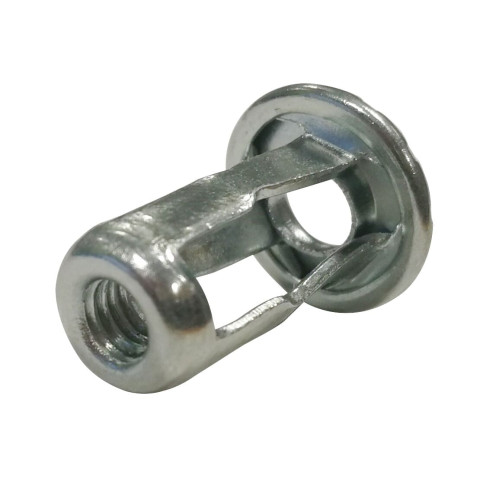

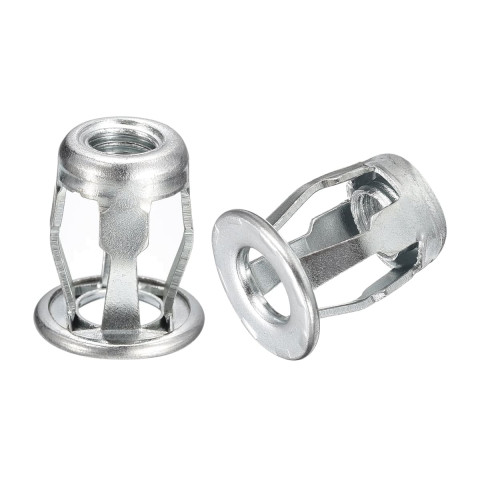

JACK-NUT-ohutlevyankkuri muodostaa sisäkierteisen kiinnityspisteen ohueen, pehmeään tai hauraaseen materiaaliin ja voidaan asentaa vain yhdeltä puolelta. Tämän tyyppisestä ankkurista käytetään ammattikielessä myös nimityksiä spider ja petal. Kiristettäessä ankkurin runko painuu kasaan ja muodostaa kiinnitysalustan taakse siivet, jotka pitävät ankkurin paikallaan.
Tässä tuoteryhmässä ovat vaihtoehdot M4, M5 ja M6. Kaikkien kolmen vaihtoehdon ilmoitettu kiinnitettävän materiaalin paksuusalue on 0,4–4,8 mm. Ankkurit ovat terästä ja niiden pinta on sähkösinkitty.
M4-, M5- ja M6 JACK-NUT -ankkurien mitat
Valitse kierrekoon lisäksi käyttökohteeseen sopivat mitat. M4-, M5- ja M6-versioiden pituus ja ulkohalkaisija eroavat toisistaan, mutta ilmoitettu kiinnitettävän materiaalin paksuusalue on kaikissa sama.
| Koko | Pituus | Ulkohalkaisija | Kiinnitettävän materiaalin paksuus |
|---|
| M4 |
16,5 mm |
8,4 mm |
0,4–4,8 mm |
| M5 |
17,9 mm |
10,1 mm |
0,4–4,8 mm |
| M6 |
18,2 mm |
11,4 mm |
0,4–4,8 mm |

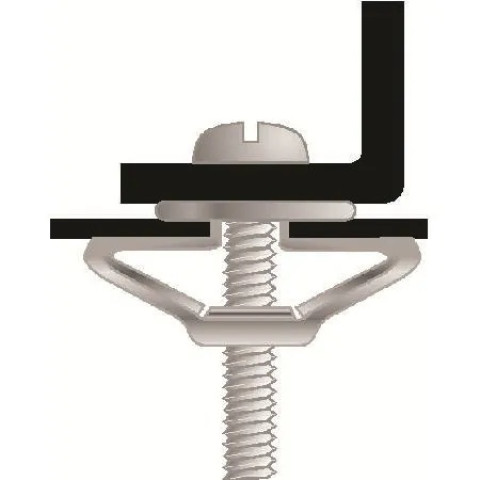

Miten JACK-NUT-ohutlevyankkuri toimii?
JACK-NUT asetetaan materiaalissa olevaan esiporattuun reikään siten, että ankkurin laippa jää materiaalin etupuolelle. Kiristettäessä ankkurin runko painuu kasaan ja muodostaa materiaalin taustapuolelle kiinnittävät siivet.
Näin ankkuri kiinnittyy materiaalin ympärille ilman, että taustapuolelle tarvitsee päästä käsiksi. Siivet jakavat kiinnitystä materiaalin taustapuolella laajemmalle alueelle kuin suoraan ohueen tai hauraaseen materiaaliin tehtävä ruuvikiinnitys.
Asennettuun JACK-NUT-ankkuriin jää sisäkierre. Varsinainen kiinnitettävä osa voidaan tämän jälkeen kiinnittää siihen sopivalla ruuvilla tai pultilla.
Milloin JACK-NUT kannattaa valita?
JACK-NUT soveltuu erityisesti tilanteisiin, joissa tarvitaan sisäkierre ohueen, pehmeään tai hauraaseen materiaaliin tai kiinnitysalustan taustapuolelle ei päästä asentamaan erillistä mutteria.
- Kiinnitys tehdään ohueen materiaaliin.

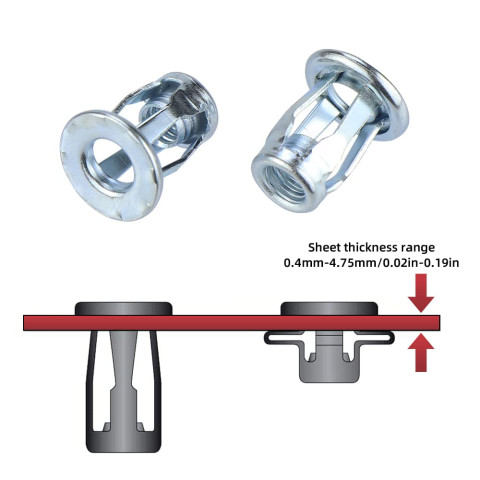

- Kiinnitettävän materiaalin paksuus on 0,4–4,8 mm.
- Kiinnitykseen päästään käsiksi vain yhdeltä puolelta.
- Suoraan materiaaliin tehtävä ruuvikiinnitys voisi vaurioittaa materiaalia.
- Tarvitaan kiinteä sisäkierre, johon ruuvi tai pultti voidaan myöhemmin irrottaa ja kiinnittää uudelleen.
Miten oikea JACK-NUT-koko valitaan?
Valitse M4-, M5- tai M6-versio tarvittavan sisäkierteen mukaan. M4 on tarkoitettu M4-kierteelle, M5 M5-kierteelle ja M6 M6-kierteelle. Tarkista lisäksi kiinnitettävän materiaalin paksuus sekä ankkurin ulkomitat.
- M4: 16,5 mm pitkä ja ulkohalkaisijaltaan 8,4 mm.
- M5: 17,9 mm pitkä ja ulkohalkaisijaltaan 10,1 mm.
- M6: 18,2 mm pitkä ja ulkohalkaisijaltaan 11,4 mm.
- Kaikki kolme: kiinnitettävän materiaalin ilmoitettu paksuusalue 0,4–4,8 mm.
Asennusreiän halkaisijaa ei ole ilmoitettu käytettävissä olevissa tuotetiedoissa. Ulkohalkaisijaa ei tule tulkita asennusreiän halkaisijaksi.
JACK-NUT-ankkurin keskeiset hyödyt
Asennus yhdeltä puolelta
JACK-NUT on sokkokiinnike, joten asentaminen ei edellytä pääsyä kiinnitysalustan taustapuolelle. Tämä mahdollistaa sisäkierteisen kiinnityspisteen tekemisen myös kohteeseen, jossa erillistä mutteria ei voida asentaa toiselta puolelta.
Kiinnittävät siivet muodostuvat materiaalin taakse
Kiristyksen yhteydessä JACK-NUTin runko painuu kasaan ja muodostaa kiinnitysalustan taakse siivet. Rakenteen ansiosta kiinnitys ei kohdistu pelkästään reiän reunaan.
Kiinteä sisäkierre
Asennuksen jälkeen JACK-NUT jää materiaalissa olevaksi sisäkierteiseksi kiinnityspisteeksi. Siihen kiinnitettävä ruuvi tai pultti voidaan irrottaa ja asentaa uudelleen.
Materiaali ja pintakäsittely
- Materiaali: teräs
- Pintakäsittely: sähkösinkitty
- Kierre: metrinen M-kierre
- Koot: M4, M5 ja M6
JACK-NUT-ohutlevyankkurin asennus
- Varmista, että valittu JACK-NUT sopii kiinnitettävän materiaalin paksuuteen.
- Tee ankkurille sopivankokoinen asennusreikä.
- Aseta JACK-NUT reikään siten, että laippa jää materiaalin etupuolelle.
- Kiristä ankkuri sopivalla ruuvilla ja asennustavalla.
- Kiristyksen aikana ankkurin runko painuu kasaan ja muodostaa materiaalin taakse kiinnittävät siivet.
- Asennuksen jälkeen sisäkierre on valmis varsinaisen kiinnitysruuvin tai pultin käyttöön.
Huomio: käytettävissä olevissa tuotetiedoissa ei ole ilmoitettu M4-, M5- ja M6-versioiden asennusreikien halkaisijoita. Tarkista oikea reikäkoko ennen asennusta tuotekohtaisista asennus- tai mittatiedoista.
Usein kysyttyä JACK-NUT-ohutlevyankkureista
Minkä paksuiseen materiaaliin nämä JACK-NUT-ankkurit sopivat?
M4-, M5- ja M6-vaihtoehdoille ilmoitettu kiinnitettävän materiaalin paksuusalue on 0,4–4,8 mm.
Mitä eroa M4-, M5- ja M6-vaihtoehdoilla on?
Niissä on eri kierre- ja ulkomitat. M4:n pituus on 16,5 mm ja ulkohalkaisija 8,4 mm, M5:n 17,9 mm ja 10,1 mm sekä M6:n 18,2 mm ja 11,4 mm. Kaikkien kolmen ilmoitettu kiinnitettävän materiaalin paksuusalue on 0,4–4,8 mm.
Tarvitaanko materiaalin taustapuolelle pääsyä?
Ei. JACK-NUT on sokkokiinnike, joka voidaan asentaa yhdeltä puolelta. Kiristyksen aikana ankkurin siivet muodostuvat materiaalin taustapuolelle.
Voiko JACK-NUTiin kiinnitetyn ruuvin irrottaa?
Kyllä. Asennettu JACK-NUT muodostaa kiinteän sisäkierteen, joten siihen kiinnitettävä ruuvi tai pultti voidaan irrottaa ja asentaa uudelleen.
Onko ulkohalkaisija sama kuin tarvittavan asennusreiän halkaisija?
Tätä ei voida päätellä annetuista tuotetiedoista. M4-, M5- ja M6-versioiden ulkohalkaisijat tunnetaan, mutta asennusreiän halkaisijoita ei ole ilmoitettu. Oikea reikäkoko tulee tarkistaa ennen asennusta.
Mitä spider- tai petal-ankkurilla tarkoitetaan?
Spider- ja petal-nimityksiä käytetään JACK-NUT-tyyppisestä ohutlevyankkurista, jonka runko painuu asennuksessa kasaan ja muodostaa materiaalin taakse kiinnittävät siivet.
